Opis produktu

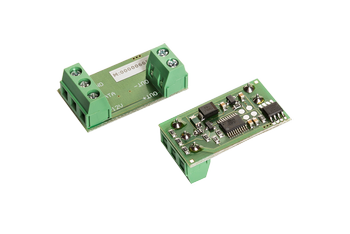

Moduł S-LED-U wchodzący w skład systemu Ampio Smart Home, jest uniwersalnym urządzeniem rozbudowanej i zaawansowanej automatyki budynku. Moduł S-LED-U jest to sterownik napięciowy służący do sterowania źródłami światła prądu stałego o wartości 12V lub ponad 12V – nie większe niż 40V*

Specyfikacja techniczna

Charakterystyka ogólna

Moduł umożliwia:

• Niezależne sterowanie jasnością każdego reflektora przy połączeniu jednym 3-żyłowym przewodem
• Łatwą integrację z instalacją Ampio Smart Home, która pozwala na zaawansowane sterowanie oświetleniem, roletami, alarmem, oraz wieloma innymi urządzeniami
• Ponieważ jest to magistrala adresowalna, możliwe jest niezależne sterowanie każdym punktem świetlnym, jak i wszystkimi jednocześnie (max 16 na jednym module MLED), przy korzystaniu tylko z 3 żyłowego** przewodu.

Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.

Wymiary

Schemat połączenia

*Do sterowania źródłem światła o zasilaniu powyżej 12V należy poprowadzić dodatkowy – 4 przewód do osobnego zasilania SLEDu (12v – zasilanie SLEDu, GND – zasilanie SLEDu, DATA – komunikacja z modułem, (na przykład) 24V – zasilanie źródła światła.

**przy odbiorniku zasilanym 12V.
