Opis produktu

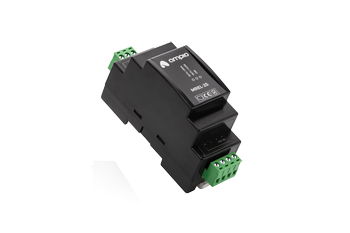

Moduł przekaźnikowy wchodzący w skład systemu Ampio Smart Home, jest uniwersalnym urządzeniem rozbudowanej i zaawansowanej automatyki budynku. Najczęściej stosowany do sterowania oświetleniem (włącz / wyłącz), roletami, żaluzjami, karniszami, pompami, bramami, siłownikami, obwodami grzewczymi czy bramami. Moduł posiada dwie wersje oprogramowania z możliwością zmiany przez instalatora. Wersja oprogramowania typowo przekaźnikowego oraz wersja oprogramowania roletowego i żaluzjowego.

Specyfikacja techniczna

Charakterystyka ogólna

Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:

cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus
Pozostałe czerwone diody LED sygnalizują stan poszczególnych wyjść modułu:

dioda świeci – styki przekaźnika wyjścia załączone
dioda nie świeci – styki przekaźnika wyjścia rozłączone
Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 11-16V DC. Moduł wyposażony jest w dwa wyjścia przekaźnikowe.

Dwa wyjścia urządzenia pozwalają na niezależne sterowanie dwoma odbiornikami lub jedną roletą. Styki przekaźników podłączone są do wspólnego źródła zasilania.

Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.

Wymiary

Schemat połączenia
