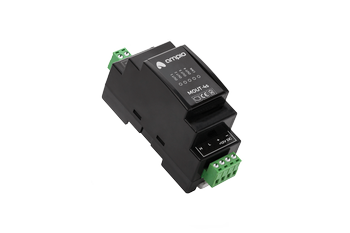

- M-OUT-4s moduł wyjść 0-10V 5mA (4 wyjścia po 10mA)
Opis produktu
Moduł M-OUT-4s jest składnikiem systemu Ampio Smart Home i służy do integracji z urządzeniami posiadającymi napięciowe wejście sterujące zgodne ze standardem 0-10V, 1-10V, 0-5V.
Specyfikacja techniczna
wyjścia: | 4 wyjścia analogowe |
prąd max: | max 100mA na wyjście |
napięcie max: | 10V |
wejścia: | brak |
napięcie zasilania: | 12 - 16 VDC |
maksymalny pobór prądu: | 455mA |
zajętość na szynie DIN: | 2S |
Charakterystyka ogólna
Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:
cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus
Pozostałe czerwone diody LED sygnalizują stan poszczególnych wyjść modułu:
dioda świeci – wyjścia aktywne
dioda nie świeci – wyjścia nieaktywne
Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 12-16V DC. Moduł wyposażony jest w 4 wyjścia analogowe
Na rynku jest wiele urządzeń, których parametry mogą być zmieniane przez podanie odpowiedniego napięcia na wejście sterujące. Są to między innymi: oprawy oświetleniowe,
rekuperatory czy klimakonwektory.
Moduł posiada cztery wyjścia napięciowe. Napięcie wyjścia można wysterować na dowolną wartość z zakresu od 0 do 10V.
Programowanie
Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.
Wymiary
Schemat połączenia
