Opis produktu

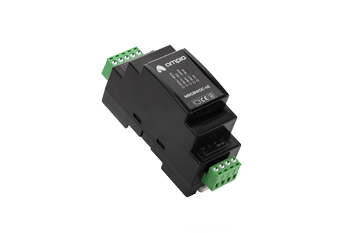

Moduł M-OC-4s jest składnikiem systemu Ampio Smart Home i może pełnić funkcję modułu OC lub RGBW. Sposób działania wybierany jest w Ampio SmartHome konfigurator CAN.

Specyfikacja techniczna

Charakterystyka ogólna

Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:

cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus

Diody czerwone- sygnalizuje wysterowanie kanałów oświetlenia

Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 11-16V DC.
Moduł posiada 4 wyjścia typu otwarty kolektor (OC) i umożliwia niezależne sterowanie czterema odbiornikami lub podłączenie paska diod RGBW o maksymalnym napięciu zasilania 12V DC.

Jako moduł OC może służyć do płynnej regulacji oświetlenia lub podawania impulsu w celu wysterowania innych urządzeń

Jako moduł RGBW może służyć do sterowania oświetlenia LED RGBW w tym płynnej regulacji dowolnej zmiany kolorów diod RGBW wraz z możliwością zaprogramowania efektów przejścia kolorów. Urządzenie umożliwia zrealizowanie ciekawych efektów świetlnych np. kolorowego podświetlenia basenu lub wyeksponowania rzeźb czy faktury ściany dowolnie wybranym kolorem oświetlenia.

Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.
