M-INOC-8s
- M-INOC-8s moduł 8 wejść, 8 wyjść OC (max. 16A na wyjście, całkowite 32A)
Opis produktu

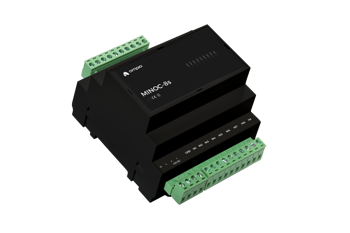

Moduł typu Open Collector wchodzący w skład systemu Ampio Smart Home, jest uniwersalnym urządzeniem rozbudowanej i zaawansowanej automatyki budynku. Najczęściej stosowany do sterowania oświetleniem typu DC, obwodami grzewczymi, lub podaniu impulsu na inne urządzenia.
Specyfikacja techniczna
| wyjścia: | 8 wyjść typu Open Collector |
| prąd max: | max 16A na wyjście, max 32A całkowicie |
| napięcie max: | 40V |
| wejścia: | 8 wejść zwieranych do masy + wejście 1-wire (obsługa do 6 czujników temperatury Dallas DS18B20) |
| napięcie zasilania: | 11 - 16 VDC |
| maksymalny pobór prądu: | 30mA |
| zajętość na szynie DIN: | 5S |
Charakterystyka ogólna
Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:
cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus
Pozostałe czerwone diody LED sygnalizują stan poszczególnych wyjść modułu:
dioda świeci – wyjścia aktywne
dioda nie świeci – wyjścia nieaktywne
Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 11-16V DC. Moduł wyposażony jest w osiem wejść, osiem
wyjść oraz wejście 1-Wire (DS18B20),
Wejścia możemy wykorzystać, np. do podłączenia klasycznych włączników oświetlenia.
Osiem wyjść urządzenia (typu „open-collector”) pozwala na niezależne sterowanie ośmioma odbiornikami. Wyjścia OUT1-OUT8 podają impuls masy i są wyposażone w sterowanie PWM (wypełnienie impulsu), dzięki któremu mamy możliwość np. sterowania jasnością diod LED.
Maksymalne napięcie wysterowania dla wyjść OUT wynosi 40V DC. Moduł umożliwia zrealizowanie ciekawych efektów świetlnych np. płynnego zapalania i gaszenia diod LED w podświetleniu schodów.
W przypadku, gdy prąd pobierany przez odbiorniki podłączone do wyjścia OUT, będzie mniejszy niż 16A wystarczające jest podłączenie jednego zacisku masy do zewnętrznego zasilacza. Przy podłączeniu DWÓCH zacisków, prąd maksymalny to 32A.
Do modułu można dołączyć do 6 czujników temperatury firmy Dallas DS18B20. Wyniki pomiarów temperatury możemy wykorzystać w dowolny sposób, do wykonywania określonych operacji, np. od zamykania rolet, włączania/wyłączania pomp, zaworów, prezentowanie na włącznikach dotykowych z wyświetlaczami, czy obrazowanie w aplikacjach natywnych.
Programowanie
Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.
