M-INOC-4p
- Moduł 4 wejść oraz 4 wyjść OC
Opis produktu

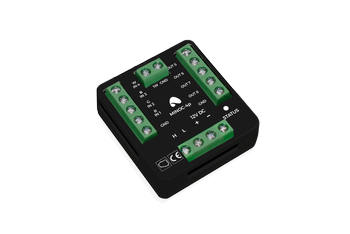

Moduł M-INOC-4p jest składnikiem systemu Ampio Smart Home i może pełnić funkcję modułu OC lub RGBW. Sposób działania wybierany jest w Ampio SmartHome konfigurator CAN.
Specyfikacja techniczna
| wyjścia: | 4 wyjść typu Open Collector lub 1 wyjście RGBW |
| prąd max: | max 5A na wyjście, max 10A całkowicie |
| napięcie max: | 12V |
| wejścia: | 4 wejścia zwierane do masy + wejście 1-wire (obsługa do 6 czujników temperatury Dallas DS18B20) |
| napięcie zasilania: | 11 - 16 VDC |
| maksymalny pobór prądu: | 25mA |
| typ obudowy: | dopuszkowy |
Charakterystyka ogólna
Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:
cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus
Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 11-16V DC. Cztery wejścia urządzenia (zwieralne do GND) pozwalają na dołączenie np. klasycznych łączników oświetlenia, czujników różnego rodzaju lub urządzeń innych producentów.
Moduł posiada 4 wyjścia typu otwarty kolektor (OC) i umożliwia niezależne sterowanie czterema odbiornikami lub podłączenie paska diod RGBW o maksymalnym napięciu zasilania 12V DC
oraz wejście 1-Wire (DS18B20),
Jako moduł OC może służyć do płynnej regulacji oświetlenia lub podawania impulsu w celu wysterowania innych urządzeń
Jako moduł RGBW może służyć do sterowania oświetlenia LED RGBW w tym płynnej regulacji dowolnej zmiany kolorów diod RGBW wraz z możliwością zaprogramowania efektów przejścia kolorów. Urządzenie umożliwia zrealizowanie ciekawych efektów świetlnych np. kolorowego podświetlenia basenu lub wyeksponowania rzeźb czy faktury ściany dowolnie wybranym kolorem oświetlenia.
Wymiary modułu umożliwiają jego montaż w standardowej podtynkowej puszce elektrycznej.
Do modułu można dołączyć do 6 czujników temperatury firmy Dallas DS18B20. Wyniki pomiarów temperatury możemy wykorzystać w dowolny sposób, do wykonywania określonych operacji, np. od zamykania rolet, włączania/wyłączania pomp, zaworów, prezentowanie na włącznikach dotykowych z wyświetlaczami, czy obrazowanie w aplikacjach natywnych.
Programowanie
Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.
