Opis produktu

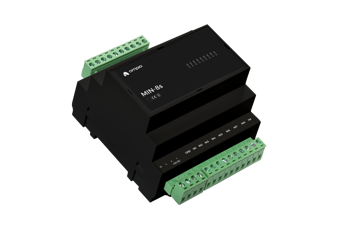

Moduł wejść M-IN-8s wchodzący w skład systemu Ampio Smart Home, jest uniwersalnym urządzeniem rozbudowanej i zaawansowanej automatyki budynku. Najczęściej stosowany do podłączania klasycznych łączników oświetlenia lub innych urządzeń, podłączania urządzeń innych producentów mających informować system inteligentnego domu o wystąpieniu konkretnego zdarzenia (czujniki PIR, stacje pogodowe, itp.)

Specyfikacja techniczna

Charakterystyka ogólna

Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:

cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus
Pozostałe czerwone diody LED sygnalizują stan poszczególnych wyjść modułu:

dioda świeci – wyjścia aktywne
dioda nie świeci – wyjścia nieaktywne
Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 11-16V DC.

Wejścia możemy wykorzystać, np. do podłączenia klasycznych włączników oświetlenia.

Osiem wejść urządzenia pozwala na dołączenie np. klasycznych łączników oświetlenia, czujników różnego rodzaju lub urządzeń innych producentów.

 Do modułu można dołączyć do 6 czujników temperatury firmy Dallas DS18B20. Wyniki pomiarów temperatury możemy wykorzystać w dowolny sposób, do wykonywania określonych operacji, np. od zamykania rolet, włączania/wyłączania pomp, zaworów, prezentowanie na włącznikach dotykowych z wyświetlaczami, czy obrazowanie w aplikacjach natywnych.

Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.

Wymiary

Schemat połączenia
