Opis produktu

Moduł włącznika dotykowego jest składnikiem systemu Ampio Smart Home i może służyć do załączania dowolnych urządzeń / oświetlenia podłączonego do systemu inteligentnego domu, informowania o stanie urządzenia / oświetlenia (załączone / wyłączone).

Specyfikacja techniczna

Charakterystyka ogólna

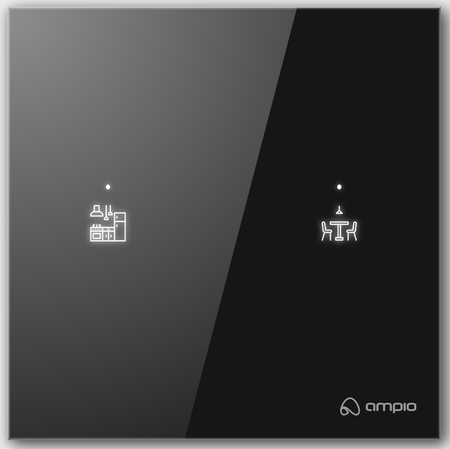

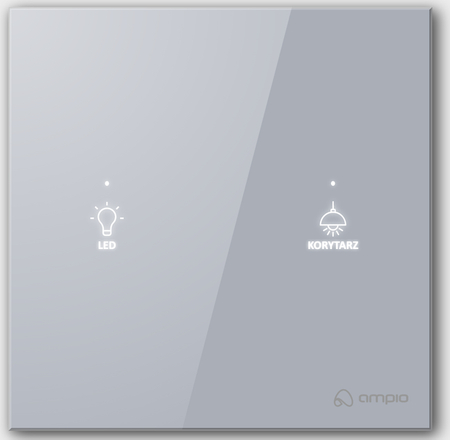

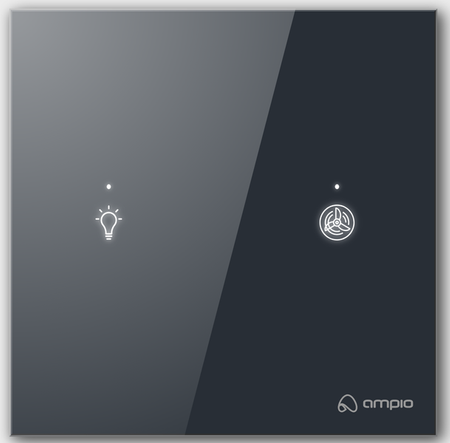

Włącznik dotykowy wyposażony jest w 2 pola sensorowe, umożliwiające sterowanie dowolnymi odbiornikami systemu. Możliwe jest skonfigurowanie odmiennego działania przy krótkim przyciśnięciu, a odmiennego przy dłuższym przytrzymaniu.

Diody LED RGB umieszczone nad polami sensorowymi informują o stanie urządzenia – czy jest włączone, czy wyłączone. Ich działanie może być dowolnie konfigurowane i mogą informować
o dowolnym zdarzeniu, które wystąpiło w systemie.

Jasność oraz kolor podświetlenia piktogramów, jak i samych diod stanu można regulować za pomocą programu konfiguracyjnego wedle życzenia użytkownika tak, aby nie oślepiały w czasie nocy. Panel posiada czujnik zbliżenia, dzięki któremu, gdy przed panelem nie znajduje się żaden obiekt, natężenie światła utrzymuje się na ustawionej domyślnej wartości, a po przybliżeniu ręki rozjaśnia się do innej zdefiniowanej wartości.

Piktogramy są projektowane i grawerowane pod indywidualne zamówienie klienta.

Moduł jest wyposażony także w buzzer, który może informować o naciśnięciu pola sensorowego. Głośność jak i rodzaj dźwięku również mogą być dopasowane do potrzeb.

Urządzenie posiada złącze przeznaczone do podłączenia czujnika temperatury Dallas 18B20. Dane z czujnika będą przesyłane do magistrali CAN i mogą być wykorzystane np. do sterowania ogrzewaniem, roletami, czy innymi elementami podłączonymi do systemu.

Personalizacja

Każdy panel sensoryczny M-DOT w systemie Ampio może być personalizowany pod względem koloru oraz graweru ikon.

Kolory inne od białego i czarnego należy określić podczas zamawiania wpisując w uwagi do produktu w koszyku z zamówieniem nazwę koloru z numerem RAL/REF

Dostępne kolory:

• Perłowo biały RAL 1013
• Kość słoniowa RAL 1014
• Kość słoniowa jasne RAL 1015
• Jasno brązowy REF 1238
• Srebrny RAL 9006
• Popielaty RAL 7045
• Pastelowy niebieski REF 1603
• Metaliczny niebieski REF 1435
• Jasny szary RAL 7035
• Bazaltowy szary RAL 7012
• Lśniący czerwony REF 1586
• Brunatny REF 0627
• Brązowo Czekoladowy RAL 8017
• Fioletowy RAL 4007
• Fuksja RAL 4006
• Błękit marynowy RAL 5002
• Lśniący zielony REF 1164
• Czerwony pomarańczowy RAL 2001
• Purpurowy czerwony REF 3004
• Antracytowy RAL 7021

Grawer

Zachęcamy do skorzystania z KREATORA PANELI umożliwiającego spersonalizowanie panelu pod względem koloru szkła oraz graweru każdej z ikon. Kreator wyposażony jest w bazę ikon o różnej tematyce oraz umożliwia wgranie własnych wzorów

>> >> PRZEJDŹ DO KREATORA << <<

>>> Projekty paneli prosimy wgrać w uwagach do danego produktu w koszyku sklepu <<<

Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.

Montaż

W celu zamontowania włącznika stosuje się specjalną blaszkę montażową. Szczegóły montażu i osadzania blaszki opisane są w dodatkowej instrukcji: Montaż blaszki prowadzącej panelu 2,4,6,9-polowego.

Wymiary

Schemat połączenia
