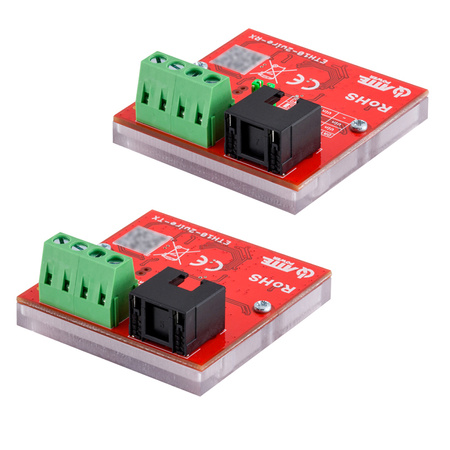

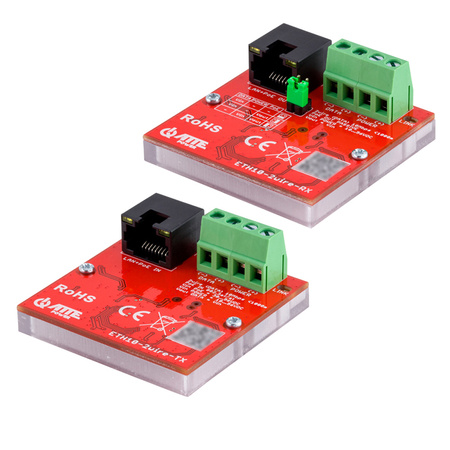

Zestaw do transmisji LAN + PoE po 2 przewodach 10Mbps do 1000m

ETH10-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP. Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RX wraz z kamerą PoE. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER. Maksymalna długość przewodów w torze 2wire to 1000m.

Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od typu, długości oraz przekroju zastosowanych przewodów. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Najlepsze parametry i największy zasięg transmisji można uzyskać stosując 2 pojedyncze, skręcone przewody np. jedna para skrętki UTP.

Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH10-2wire-RX na końcu linii. W przypadku połączenia odbiornika z innym swichem lub kartą sieciową bez obsługi PoE należy koniecznie wyłączyć zasilanie PoE poprzez odpowiednie ustawienie zworki na odbiorniku ETH10-2wire-RX.

W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH10-2wire-TX jak i odbiornika ETH10-2wire-RX. Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.

Dane techniczne:

Porty LAN 1 port RJ45 10Mbps
Złącza

RJ-45

Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG)

Funkcje portów ETH10-2wire-TX PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W) PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
Funkcje portów ETH10-2wire-RX PoE OUT (zasilanie odbiorników PoE): PASSIVE PINY PoE: 4,5 (V+) 7,8 (V-)
Funkcje złącza DATA DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach
Funkcje złącza POWER POWER (zasilanie): alternatywne zasilanie przy braku zasialnia PoE (patrz konfiguracja zworek)
Sygnalizacja pracy

LED port RJ45 (żółty) - obecność zasilania
LED port RJ45 (zielony) - link i transmisja danych w torze LAN

LED LINK (zielony) - link i transmisja danych w torze 2Wire

Napięcie zasilania ETH10-2wire-TX Vin PoE = 30 ... 56 VDC Vin POWER = 10 ... 56 VDC ETH10-2wire-RX Vin = 10 ... 56 VDC
Napięcie wyjściowe

ETH10-2wire-TX
VoutDATA=Vin

ETH10-2wire-RX
Vout = Vin

Kontrola zasilania

ETH10-2WIRE-RX

zworki - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji

Pobór mocy 1,35 W (cały tor)
Długość kabla 2WIRE Maksymalna odległość ETH10-2wire-TX do ETH10-2wire-RX (złącza DATA): < 1000m - 2 pojedyncze przewody
Długość kabla sieciowego < 100m - odległość SWITCH PoE do ETH10-2WIRE-TX
< 100m - odległość ETH10-2WIRE-RX do odbiornika PoE
Zabezpieczenia Porty LAN i DATA: Zabezpieczenie przepięciowe Porty POWER: Zabezpieczenie przed odwrotną polaryzacją
Konstrukcja obudowy Poliwęglan
Stopień ochrony

IP20

Temperatura pracy -25°C...+65°C
Wymiary ETH10-2wire-TX - 51 x 51 x 22mm ETH10-2wire-RX - 51 x 51 x 22mm
Waga ETH10-2wire-TX - 0,025 kg ETH10-2wire-RX – 0,025 kg
